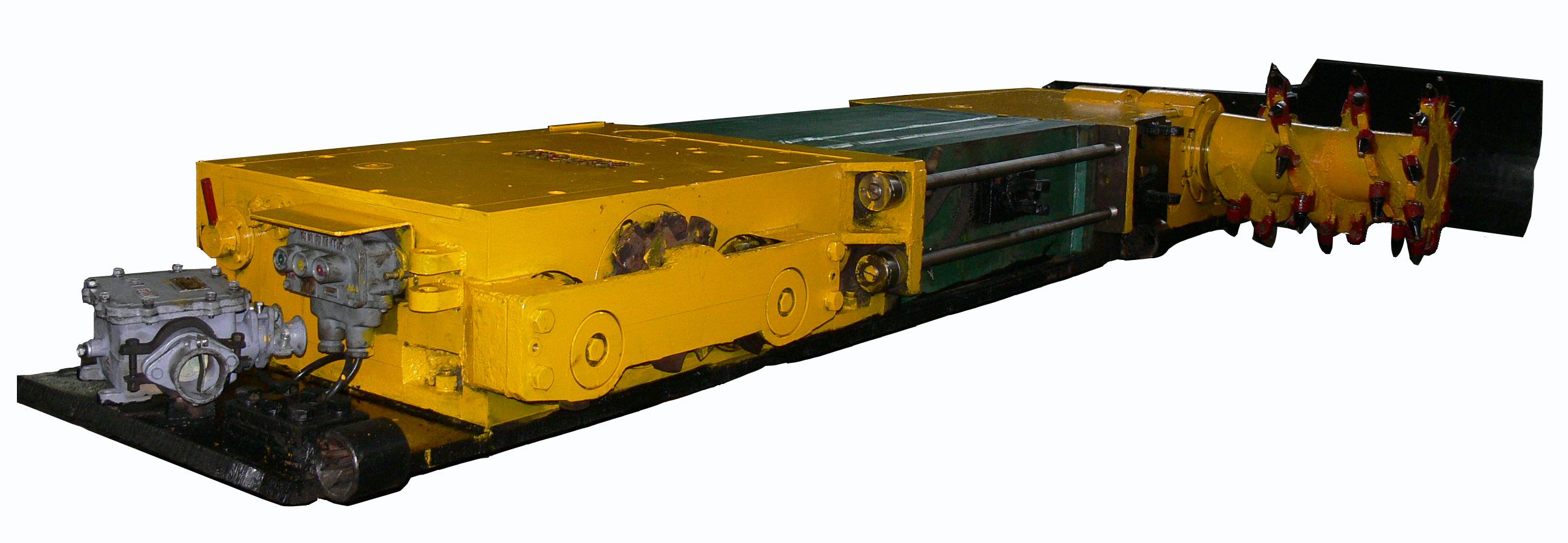

MG100-TP（YRG3）型極薄煤層單滾筒爬底板采煤機。機身矮、短、窄，機身高度380mm（局部425mm含底船），機身長3848mm，機身寬910mm，用于煤層厚度為0.5~0.9m，煤質中硬（f≤3），傾角＜300的煤層，當傾角＞150時，機器要增加防滑絞車。
該機采用液壓傳動、錨鏈牽引、無極調速，一個手把控制主油泵伺服機構進油量大小及方向，從而控制采煤機速度及前進和后退，操作簡單。
該機具有補液回路、熱交換回路、回鏈敲缸保護、過載保護回路。電機兩端出軸同時帶動牽引部及截裝部，裝煤部保險銷可實現過載保護，截割部離合器可實現截裝部的轉動和停止，采煤機安裝有內外噴霧裝置，截煤時噴霧降塵。電機總功率為100kw，該機牽引速度0~3.2m/min，截割工作滾筒轉速104.6r/min，生產能力75~100t/h，功率大，整機強度高，可靠性高。該機與SGB420/30型刮板輸送機，單體液壓支柱配套使用，可實現極薄煤層普采工作面機械化開采。
技術參數：
|
1 |
采高 |
450~900 |
|
2 |
傾角（0） |
＜300 |
|
3 |
煤層硬度 |
≤3 |
|
4 |
生產能力（t/h） |
75~100 |
|
5 |
機身長（mm） |
4580（底船著地長） |
|
6 |
機身高 |
350（局部高395） |
|
7 |
機身寬 |
（910不包括牽引鏈輪及滾筒大軸） |
|
8 |
配套輸送機型號 |
SGD420/22或SGB420/30 |
|
9 |
機面高度（含底托板30） |
38 0 （局部最高點425） |
|
10 |
輸出功率 |
100 |
|
11 |
電壓（V） |
660 |
|
12 |
總裝機功率 |
100 |
|
13 |
滾筒大軸轉速（r/min） |
104.6 |
|
14 |
下切深度 |
10~20 |
|
15 |
滾筒直徑 |
500~900 |
|
16 |
截割深度 |
800 650 |
|
17 |
牽引方式 |
液壓錨鏈牽引 |
|
18 |
鏈條規格 |
∮18×64 |
|
19 |
牽引速度（m/min） |
0~3.2 |
|
20 |
牽引力（kN） |
117.6(約12噸) |
|
21 |
支護形式 |
單體液壓支柱 |
|
22 |
降塵方式 |
內、外噴霧 |
|
23 |
采煤機重量 |
7000 |
